تحسين توصيلات دائرة الإضاءة المنزلية باستخدام الكتل الطرفية

عند ترقية أو تجديد دوائر الإضاءة المنزلية - وخاصة في المناطق المشتركة مثل غرفة المعيشة وغرفة النوم الرئيسية وغرفة النوم الثانوية والدراسة - باستخدام كتل طرفية يمكن أن يُحسّن بشكل كبير من وضوح الأسلاك وكفاءة الصيانة. فبدلاً من طريقة لفّ الأسلاك التقليدية، تُقدّم كتل المحطات حلاً أكثر أمانًا وترتيبًا واحترافية لنقل الأسلاك والتوصيل.

لماذا نستخدم الكتل الطرفية في دوائر الإضاءة؟

تتيح الكتل الطرفية توصيلات منظمة وآمنة بين خطوط الكهرباء الرئيسية ودوائر التحكم في الإضاءة في كل غرفة. حجمها الصغير وتصميمها المهيكل يجعلها مثالية للدوائر منخفضة التيار، مثل الإضاءة المنزلية.

على سبيل المثال، يمكن لوحدة طرفية رباعية المواضع إدارة دوائر الإضاءة لأربع غرف منفصلة بفعالية. إليك الطريقة:

1. الأسلاك الرئيسية: استخدم أسلاكًا نحاسية مقاس 2.5 مم² لنقل الطاقة من قاطع دائرة الإضاءة.

2. أسلاك التحكم في الإضاءة: استخدم أسلاكًا نحاسية مقاس 1.5 مم² لتوصيل المفاتيح الفردية وحاملات المصابيح.

دليل الأسلاك خطوة بخطوة

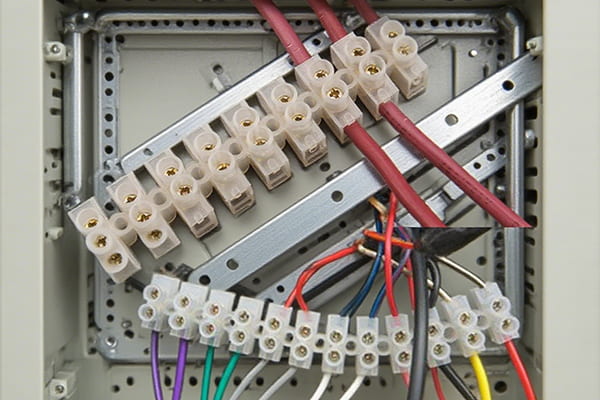

1. التخطيط في صندوق التوزيع

ركّب قاطع دائرة صغير السعة (مثلاً، 6 أمبير) في صندوق توزيع الإضاءة. اختر مكانًا مناسبًا لتركيب كتلة التوصيل داخل الصندوق - إما على سكة DIN احتياطية أو في مكان ثابت. ثبّت الكتلة بمفك براغي.

2. توصيل أسلاك الطاقة الرئيسية

من قاطع دائرة الإضاءة، ارسم سلكًا حيًا بمساحة 2.5 مم².

انزع حوالي ٨ مم من العازل، وأدخله في الفتحة اليسرى للموضع الأول على كتلة التوصيل. شدّ البرغي لتثبيته.

بعد ذلك، خذ سلكًا محايدًا من الشريط المحايد، وأدخله في الفتحة اليمنى لنفس الموضع، وقم بتثبيته أيضًا.

3. الأسلاك الفرعية لكل غرفة

غرفة المعيشة: وصّل سلكًا كهربائيًا حيًا بقطر 1.5 مم² بالفتحة اليسرى للموضع 2، ثم مرره إلى مدخل مفتاح الإضاءة. وصّل مخرج المفتاح بالطرف الكهربائي الحي لحامل المصباح. أكمل الدائرة بتوصيل الطرف المحايد لحامل المصباح بالفتحة اليمنى للموضع 2.

غرفة النوم الرئيسية: كرر نفس العملية باستخدام الموضع 3 من كتلة المحطة الطرفية.

غرفة النوم الثانوية والدراسة: استخدم الموضع 4 لتوصيل الدوائر الخاصة بكل غرفة.

4. الاختبار النهائي وإدارة الكابلات

بمجرد اكتمال كافة الاتصالات:

قم بتشغيل قاطع دائرة الإضاءة.

اختبر كل مفتاح للتأكد من أن الأضواء تعمل بشكل صحيح.

قم بتغطية أي فتحات طرفية غير مستخدمة بشريط عازل لضمان السلامة.

قم بتنظيف الأسلاك الداخلية للحفاظ على صندوق توزيع احترافي وخالٍ من الفوضى.

فوائد استخدام الكتل الطرفية في إضاءة المنزل

1. صيانة أسهل

إذا تعطل مصباحٌ مستقبلًا، يمكنك عزل الفروع الفردية واختبارها عند كتلة التوصيل باستخدام مقياس متعدد. يُسهّل هذا تحديد ما إذا كان العطل في السلك أو المفتاح أو وحدة الإضاءة، وهو أكثر فعاليةً بكثير من استكشاف أخطاء وصلات الأسلاك الملتوية وإصلاحها.

2. أسلاك قياسية وآمنة

توفر كتل الوصلات فصلاً واضحاً بين فروع التوصيلات النشطة والمحايدة، مما يُسهّل على الكهربائيين وأصحاب المنازل تتبع كل دائرة. يتوافق هذا النهج المنظم مع معايير السلامة الكهربائية، مما يُقلل من مخاطر مثل التوصيلات المفكوكة، أو الشرر، أو قصر الدوائر الكهربائية الناتجة عن سوء العزل أو تداخل الأسلاك.

في الأسلاك السكنية الحديثة، كتل طرفية نقدم حلولاً نظيفة وآمنة وفعالة لدوائر الإضاءة. سواءً كنتَ فني تركيب محترفًا أو من هواة الأعمال اليدوية، فإن دمج وحدات التوصيل في نظام إضاءة منزلك لا يعزز السلامة وسهولة الاستخدام فحسب، بل يضمن أيضًا سهولة الصيانة المستقبلية. باستخدام بعض الأدوات ووحدة التوصيل المناسبة، يمكنك تحديث البنية التحتية الكهربائية لمنزلك بثقة.
